腰輪流量計

一、概述
ZHLL系列腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成，可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等液體流體的計量。
ZHLL系列腰輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體累積流量。在計數機構中附加發訊裝置與電顯儀表配套日實現累積，定量和瞬時流量遠傳集中控制。加裝液晶數字計數器可現場顯示瞬時/累積流量，可同時實現多種信號遠傳(脈沖/電(脈沖/電流/通訊)。不同的液體(酸、堿、鹽、有機溶液等)流量計主體可選擇不同的材質制造。

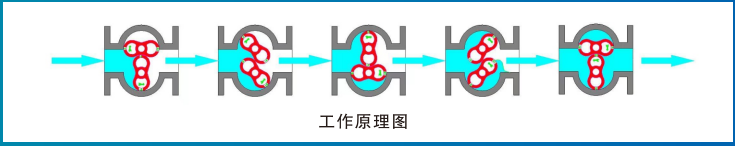

二、工作原理：
當被測液體流經腰輪流量計計量室時，在流量計的進出口形成壓差，腰輪在此壓差的推動下旋轉.同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動。液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構。將旋轉次數減速后傳遞到計數器，計數器即指示液體累積流量。在計數機構中安裝發信器即成了帶發信器的腰輪流量計，與顯示儀表或微機系統配套，可實現遠傳(定量、累積、瞬時等功能)自動化測量和控制。
三、產品用途：
ZHLL-A型鑄鐵腰輪流量計，廣泛應用于各種油品及對鑄鐵/鋁合金材質不腐蝕的液體流量測量。
ZHLL-E型鑄鋼腰輪流量計用于高壓、低腐蝕性介質的流量測量。
ZHLL-B/C型不銹鋼304/316L型流量計適用于腐蝕性介質的流量測量。
四、腰輪流量計技術參數：

名稱	腰輪流量計
材質	鑄鐵、鑄鋼、不銹鋼304/316L
口徑	DN25~150
公稱壓力（MPa）	≤1.6、2.5、4.0、6.3
溫度范圍（℃）	-20~+80
流量范圍（m³/h）	0.6~250
精度等級	±0.5%、±0.2%
顯示方式	機械指針式、數字液晶式
連接形式	標配法蘭、訂制螺紋與卡箍
信號輸出	脈沖輸出、4~20mA、RS485通訊、HART協議
供電電源	3.6V鋰電池、DC24V、DC12V
電氣接口	M20*1.5內螺紋
隔爆等級	ExdiiCT6
防護等級	IP65

五、流量范圍（m³/h）：

公稱通徑 mm	液體粘度 3.0～150mP·s	液體粘度 0.6～3mP·s	液體粘度 3.0～150mP·s	液體粘度 0.6～3mP·s
25	0.8～6	1.2～6	1.2～6	2～6
40	1.6～16	3.2～16	3.2～16	5.3～16
50	2.5～25	5～25	5～25	8.3～25
80	6～60	12～60	12～60	20～60
100	10～100	20～100	20～100	33.3～100
150	40～200	40～200	100～200	66.7～200
精度等級	0.5		0.2

六、產品選型：

類型代號	專用標志	材料標志	公稱通徑	公稱壓力	/計數器	發信器	精度		說明
ZHLL-									腰輪流量計
	H								焊接式鋼質流量計
	SP								食品用流量計
	Q								計量汽油用流量計
		A							鑄鐵材質
		E							鑄鋼材質
		B							不銹鋼材質
		C							不銹鋼316
			25						公稱通徑為25mm
			....
			150						公稱通徑為150mm
				1					1.0MPa
				2					1.6MPa
				3					2.5MPa
				4					4.0MPa
				6					6.3MPa
					A A1				用于DN40以下，A1可帶發訊器
					J1				用于DN50以上，可帶發訊器
					A5 A6				A5單指針字輪顯示 A6指針輪回零 均可帶發訊器
					Z				雙手柄回零
					ELZ				液晶顯示（脈沖、4~20mA輸出、RS485）
									空格為不隔爆
						B			隔爆型
							GF-Ⅰ		三線制脈沖（順時針）
							GF-Ⅱ		三線制脈沖（逆時針）
							MF		4~20mA輸出
								J	0.2級精度

七、腰輪流量計訂貨須知：
1、管道尺寸及連接方式
2、被測量介質名稱、粘度
3、被測量介質工作溫度
4、被測量介質工作壓力
5、流量范圍
6、現場是否有泵輸送介質
7、流量計材質選擇：根據被測介質是否對材料有腐蝕性選擇鑄鐵 鑄鋼 不銹鋼304 不銹鋼316
8、精度要求
9、功能要求（如：是否就地指針指示帶回零功能、輸出信號、現場數顯帶輸出、工作電源等）
10、現場是否需要隔爆
