分體式電磁流量計

一、分體式電磁流量計產品概述：
    ZHLDF型分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽信號電纜連接。傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。分體式電磁流量計根據管道的口徑不同與安裝成本分為分體式管道式電磁流量計與分體式插入式電磁流量計，分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察和隔爆的場合。
二、分體式電磁流量計產品特點：
1、適用于導電率大于5μs/cm導電液體的體積流量測量。
2、測量管內無活動及阻流部件、壓力損失小
3、具有不同材質的襯里和電極有良好的防腐性能
4、不受介質、密度、粘度、溫度、壓力和導電率的影響
5、低頻矩形波勵磁、不易受干擾、性能穩定可靠
6、轉換器耗能低、安裝簡單方便、用戶不需調試
三、分體式電磁流量計技術參數：
管道公稱尺寸：DN6~DN2600
流體性質：1、導電的液體   2、滿管
流體電導率：＞5μs/cm
流體流速：0.5~8m/s
精度等級：±0.5％、±1％
襯里材質：聚氨脂、氯丁橡膠、聚四氟乙烯等
電極材質：不銹鋼316L、哈氏合金、鈦、鉭、鉑銥合金等
連接方式：法蘭連接、衛生型卡盤連接、法蘭夾裝等
介質溫度：0℃～70℃、0℃～120℃、0℃～180℃
公稱壓力：0.6Mpa～25Mpa
防護等級：IP65、IP68（傳感器）
防爆等級：ExdiiBT4~6;ExdiiCT4~6
工作電壓：220VAC、24VDC、鋰電池
輸出信號：4~20mA、脈沖、RS485、RS232、HART協議
四、分體式電磁流量計儀表選型要求：
1）量程范圍確認
    一般工業用電磁流量計被測介質流速以2～4m/s為宜，在保證流速在0.5m/s以上的情況下精度可達到0.5％（DN15~DN300,DN300以上通常1.0級），在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦而損壞；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=π (D/2)²V×3600
Q:流量（m³/h） D:管道內徑 V：流速（m/s）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50％為宜。
2）電磁流量計參考流量范圍（精度0.5級 1.0級）

口徑mm	流量范圍m³/h	口徑mm	流量范圍m³/h
DN6	0.1~1	DN350	200～3000
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	DN500	400～6000
DN20	0.6～12	DN600	600～10000
DN25	1.0～16	DN700	800～12000
DN32	1.6~25	DN800	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200	2500～30000
DN80	10～160	DN1400	3000～50000
DN100	16～250	DN1600	3000～60000
DN125	25~400	DN1800	5000～60000
DN150	40～600	DN2000	6000～100000
DN200	60～1000	DN2200	6800～110000
DN250	100～1600	DN2400	8200～130000
DN300	160～2500	DN2600	9500～153000

五、分體式電磁流量計產品選型

型號	口徑	型     譜
ZHLDF	6~2600	分體式電磁流量計
		代號	轉換器型號
		ZB	方型壁掛式表頭
			代號	供電方式
			AC	（交流）220V AC 50Hz  (90~245V AC 50Hz)
			DC	（直流）24V DC (20~36V DC)
			LD	鋰電池供電（不帶電流信號輸出，可帶RS485通訊）
				代號	輸出信號
				I	4~20mA
				F	頻率 1KHz
				RS	串行通訊（RS485）
				H	帶HART協議
				C	控制輸出
					代號	隔爆要求
					N	無隔爆
					EX	隔爆
						代號	介質溫度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃
							代號	內襯材質
							NE	氯丁橡膠（≤65℃）
							PVC	聚氯乙烯（≤70℃）
							PU	聚氨酯（≤80℃）
							PFA	可溶性聚四氟乙烯（≤140℃）
							PTFE	聚四氟乙烯（≤180℃）
								代號	電極材質
								316L	不銹鋼
								HC	哈氏合金C
								Ti	鈦
								Ta	鉭
								Pt	鉑
									代號	信號線
									5	5米
									10	10米
									15	15米
									…	…

六、選擇分體式電磁流量計需要提供的現場技術參數及條件：
1、管道的尺寸及材質
2、測量的介質名稱及物理特性
3、正常工作溫度、最高工作溫度
4、正常工作壓力、最高工作壓力
5、流體的正常流速、最高最低流速
6、儀表供電方式及信號輸出要求
7、現場工況環境是否需要隔爆
8、傳感器的防護等級要求

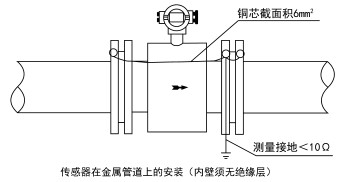

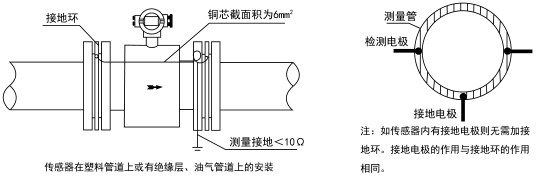

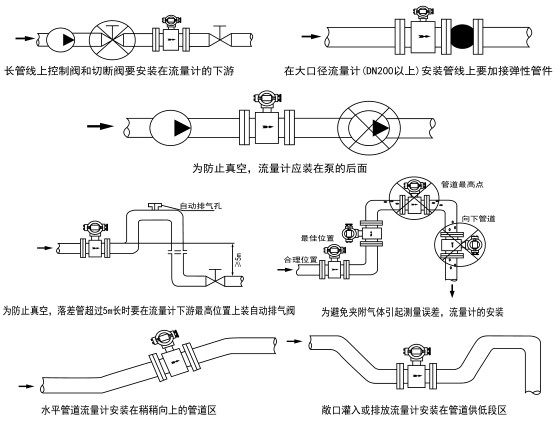

9、現場是否有可以滿足電磁流量計安裝的前后直管段
10、分體式引線的長度
