蒸汽渦街流量計

  ZHLU系列蒸汽渦街流量計主要用于工業管道中蒸汽介質流體的流量測量,蒸汽渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。蒸汽渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+320℃的工作溫度范圍內工作，有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種理想的流量測量儀表。
一、蒸汽渦街流量計工作原理

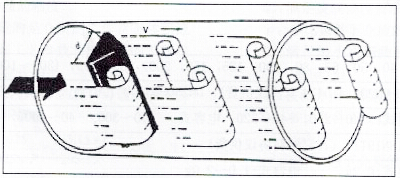

   在蒸汽流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為V，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

  蒸汽渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，自帶或者外配溫度、壓力傳感器進行溫度壓力補償即可直接測量蒸汽質量流量，是節流式流量計的理想替代產品。
  為提高蒸汽渦街流量計的耐高溫及抗振動性能，高溫型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
  為了使用方便，電池供電的就地顯示型蒸汽渦街流量計采用微功耗技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
二、蒸汽渦街流量計技術參數
◆測量介質：蒸汽
◆口徑規格：15,20,25,32,40,50,65,80,100,125,150,200,250,300
◆連接方式：法蘭卡裝式、法蘭連接式
◆流量測量范圍：正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s;液體0.5～7m/s
◆測量精度：1.5級
◆被測介質溫度:100℃以上~200℃
◆高溫：200℃～320℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境：溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質：本體材質不銹鋼304 316L；法蘭材質：卡裝式-碳鋼 不銹鋼，法蘭連接式-不銹鋼
◆電源：DC24V或鋰電池3.6V；雙供電
◆防爆等級：ExdiiCT4~6
三、蒸汽渦街流量計產品選型

代號	通徑	流量范圍m³/h（飽和蒸汽180℃ ρ=5.157Kg/m³）
ZHLU-15	DN15	5~12					DN300以上推薦使用插入式渦街流量計
ZHLU-20	DN20	6~30
ZHLU-25	DN25	10~50
ZHLU-32	DN32	12~120
ZHLU-40	DN40	20~200
ZHLU-50	DN50	30~300
ZHLU-65	DN65	50~500
ZHLU-80	DN80	80~800
ZHLU-100	DN100	120~1200
ZHLU-125	DN125	200~2000
ZHLU-150	DN150	300~3000
ZHLU-200	DN200	500~5000
ZHLU-250	DN250	800~8000
ZHLU-300	DN300	1100~11000
	代號	功能1
	N	無溫壓補償（適合做外補）
	Y	自帶溫壓補償一體式
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	4~20mA+RS485通訊接口
			代號	被測介質
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E2	1.5級（DN15、20精度為4%）
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	內部3.6V供電
					D2	DC24V供電
					D3	DC24V+鋰電池雙供電
					B1	不銹鋼
					B2	碳鋼

◆選型說明：測量蒸汽的渦街流量計在選擇時要考慮是否需要提供鍋檢報告，如果一般用于單位內各用汽部門的內部測算計量，一般是不需要鍋檢報告的，這個一般就選用法蘭卡裝夾持式的蒸汽渦街流量計，但若是安裝在鍋爐上與鍋爐一起安裝驗收的就需要蒸汽渦街流量計出廠帶鍋檢報告，需要鍋檢報告的蒸汽渦街流量計則需要本體為法蘭連接，要做探傷出具鍋檢報告后才能安裝、驗收使用的。請用戶選型后做出說明要求，以免引起不必要的麻煩，謝謝！
