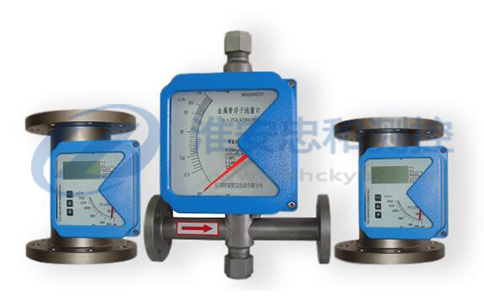

金屬轉子流量計

ZHLZ系列金屬轉子流量計是基于浮子位置測量的一種變面積流量儀表，采用全金屬結構，具有結構簡單、體積小、壓損小、量程比大（1:10）、工作可靠、適用范圍廣、測量精度好、具有耐高溫、耐高壓、安裝方便等特點； ZHLZ系列金屬轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型（ZHLZZ-）和電遠傳型（ZHLZD-）、普通型流量傳感器，儀表材料為1Cr18Ni9Ti、防腐型為1Cr18Ni9Ti內襯PTFE。如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應與對應的流量計材質相同。金屬轉子流量計廣泛應用于各行業復雜、惡劣環境下對小流量、低流速的各種苛刻介質條件下的流量進行測量與過程控制。
金屬轉子流量計主要技術參數
（1）基本型（就地指示式）
測量的介質：液體；氣體
測量范圍：水（20℃） 2.5-150000L/h
空氣（20℃，0.1013MPa）0.07-4000Nm³/h
量程比：10:1（最大與最小流量）
精度：1.5級 2.5級
工作壓力：≤4MPa
工作溫度：-20～300℃（氟塑料襯里-10～80℃）
環境溫度：-40～80℃
介質粘度：DN15                   ≤5mPa.S
                  DN25~DN150  ≤250mPa.S
過程連接：法蘭，衛生型卡箍或按用戶提供
安裝方式：垂直安裝；水平安裝（水平安裝無卡盤安裝與襯四氟型）
管體材質：1Cr18Ni9Ti；316L ；304內襯PTFE等
蒸汽夾套頭：法蘭DN15 PN1.6，或按用戶提供
儀表總高度：標準250mm
法蘭標準：HG/T20592；其它要求的可訂制
（2）遠傳裝置（就地指示式帶遠傳）
①KW5-1角位移變送器
基本誤差：1.5%F.S
輸出信號：標準型4～20mA；0~10mA；HART協議
負載阻抗：350Ω
電源電壓：24VDC  220VAC  鋰電池
環境溫度：-20～80℃
出線口：M20×1.5
防爆標志：ExdiiCT6
②ESK-HD變送器
電源影響：<0.1%(不含數字分辨率[70μA)
負載影響：<0.1%(不含數字分辨率[70μA)
電流損耗：4～21.6mA，相對于測量值的0%
負載阻抗：0～800ohm
工作電壓：12.8～30VDC
二線制Rext[KΩ]=（供電電源[V]~12V）/22mA
輸出信號：4～20mA
環境溫度：-25～80℃
出線口：M20×1.5
防爆等級：ExdiiCT6（防爆證書編號：CNEx23.2895X）

ZHLZ系列金屬轉子流量計不同口徑的參考流量范圍：

 注：大眾對金屬轉子流量計有不同的稱呼，如：金屬管轉子流量計、轉子流量計、金屬管浮子流量計、金屬浮子流量計、浮子流量計等，其功能原理都是一樣的。

金屬轉子流量計安裝方式示意圖：

金屬轉子流量計分類：
金屬轉子流量計根據安裝方式分：垂直安裝型金屬轉子流量計于水平安裝型金屬轉子流量計；按照連接方式分：法蘭安裝式金屬轉子流量計、螺紋連接式金屬轉子流量計、衛生型卡盤連接式金屬轉子流量計、微小型金屬轉子流量計
