一體化孔板流量計

一體化孔板流量計概述：
      ZHLG型一體化孔板流量計是將標準孔板與三閥組及差壓變送器組裝在一起或者與多參量變送器配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量；一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
    一體化節流裝置是由流量計生產廠家按照用戶的要求將節流裝置與截止閥、冷凝器（或冷凝圈）、引壓管、三閥組和差壓變送器組裝在一起。貨到只需將其法蘭與管道焊接和接入差壓變送器電纜即可投入使用。

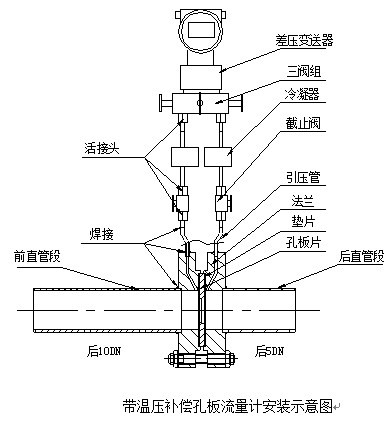

  近年來一體化節流裝置由于極大地方便了用戶，受到了市場的歡迎，產生了多種不同的結構型式。其結構與組成示意圖如下：
一體化孔板流量計工作原理：
       節流裝置測量流量的原理是依據著名的伯努力流體力學原理。如圖（1）所示在管道中安放一只節流件，有流體流過節流件時，會在節流件兩側產生一個壓力差（差壓P），這時的流量與差壓的平方根成正比，即：

體積流量：
式中：A：常數
            C：流出系數
           β：直徑比（= d / D）
            d：節流件孔徑（mm）
            ε：可膨脹性系數
            △P：節流件前后的差壓（Pa）
            ρ：工況下流體密度（kg/m³）

孔板流量計適用范圍：
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：-50℃≤t≤550℃
4.量程比：1:10， 1:15
5.孔板精度：0.5級，1級
一體化孔板流量計產品選型：

型號	說 明
ZHLG	節流裝置（孔板流量計）
	代號	按其結構特征的兩大基本分類
	K	孔板
		代號	公稱壓力（Kg/cm²）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		160	160
			代號	口徑(mm)
			15～1200	15～1200mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				T	不在上述之列的特殊節流裝置
					代號	介質
					1	液體
					2	氣體
					3	蒸汽
					4	高溫液體
						代號	補償形式
						N	不帶壓力、溫度補償
						P	帶壓力補償輸出
						T	帶溫度補償輸出
						Q	帶壓力、溫度補償輸出
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	變送器配置
								CY	差壓變送器
								DC	智能多參量變送器
