DK800玻璃轉子流量計

一.概述
　DK800型玻璃轉子流量計適用于微小流量的測量，是一款用來測量封閉式管道中單相非脈動流體（液體或氣體）流量的過程檢測型儀表。不必拆下整機就可方便更換錐管和浮子，流量標尺清晰，帶調節閥。廣泛應用于多種行業。
類型有：普通型，防腐型，面板型，報警型，法蘭型。連接方式多樣，其工作壓力和工作溫度均高于原有相同通徑系列玻璃轉子流量計產品。
二.型號規格及技術參數

型號	測量范圍（L/H）
	水（20℃）	空氣（1.2×10?Pa，20℃）
DK800-3/F	0.15-1.5 L/H	0.18-1.8 L/H 0.36-3.6 L/H
DK800-4/F	0.25-2.5 L/H	0.5-5 L/H       1.6-16 L/H 0.8-8 L/H       6-60 L/H
DK800-6/F	0.5-5  L/H    6-60 L/H 1.2-12 L/H    10-100 L/H 2-20 L/H    16-160 L/H 2.5-25 L/H    20-200 L/H 4-40 L/H	10-100 L/H      180-1800 L/H 25-250 L/H      240-2400 L/H 50-500 L/H      300-3000 L/H 80-800 L/H      350-3500 L/H 100-1000 L/H    430-4300 L/H

型號	測量范圍
	水（20℃）	空氣（1.2×10?Pa，20℃）
DK800-3/F	0.4-4 ml/min 0.6-6 ml/min 1-10 ml/min 1.6-16 ml/min 2.5-25 ml/min 4-40 ml/min 6-60 ml/min 10-100 ml/min	6-60 ml/min 10-100 ml/min 16-160 ml/min 30-300 ml/min 60-600 ml/min 0.1-1 L/min 0.15-1.5 L/min
DK800-4/F	16-160 ml/min 25-250 ml/min	0.3-3 L/min 0.6-6 L/min
DK800-6/F	40-400 ml/min 60-600 ml/min 0.1-1 L/min	0.7-7 L/min 1-10 L/min 1.5-15 L/min
DK800-10/F	0.1-1 L/min 0.16-1.6L/min	3-30L/min 5-45L/min


浮子讀數位置：球浮子頂部。

范圍度：10：1	準確度等級：2.5級；4級
錐管：光管/帶筋管	錐管長度:100mm
允許被測流體狀況：最大壓力：1.0MPa	允許被測流體狀況：最高溫度：120℃
基座：M10*1內絲；G1/4內絲；NPT1/4內絲	總長：146mm
浮子形狀:球	連接方式：軟管,金屬管

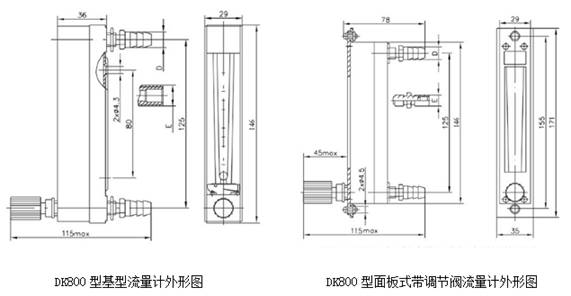

三.外形及安裝連接尺寸                                       單位：mm


四. 接觸測量流體的零部件材質

型號	浮子	基座	止檔	密封圈及墊片	針閥
DK800-（）	瑪瑙或316L不銹鋼	304 不銹鋼	聚四氟 乙烯	丁腈橡膠	304 不銹鋼
DK800-（）F				氟橡膠及PTFE

注:可定做316L，需說明。

五.安裝與使用
安裝
1. 流量計安裝前應將運輸中防止浮子跳動的填充物取出，如帶導桿，檢查浮子能否在導桿上自由滑動。請檢查玻璃管有無破損，產品有無松動。
2.  流量計需安裝在垂直位置上（流量計中心線與鉛垂線的夾角不得超過5%）并有可取的支撐，管道無震動，不應受到來自管道的任何張力和壓力。應將管道沖洗干凈后安裝流量計。被測流體從流量計下端進上端出。注意：任何流量計切勿手持使用。
3. 被測流體中不可有大顆粒污物，否則會使浮子卡住或堵住流量計通路，視情況需要可在流量計前端安裝過濾器。如被測流體含有氣泡，應在流量計前端設置排氣口。
4. 被測流體壓力必須穩定，流體壓力不穩定會造成浮子波動，不能準確測量。流量計前端應設置緩沖器或定值器。建議安裝旁路管道便于維修拆裝。
5. 管路中有倒流，特別是水錘作用的，為防止損壞流量計應在流量計下流閥門之后安裝單向止回閥。
6. 流量計上游應有5-10倍公稱通徑的直管段，下游應有至少250mm直管段。
使用
1. 使用時應緩慢開啟流量計上游的閥門，防止浮子突然上沖，損壞玻璃管，然后用下游的調節閥調節流量。避免與電磁閥配套使用。禁止使用前和使用中拆裝流量計。
2. 流量計浮子讀數應讀取測量邊。如浮子的工作直徑（讀數邊）如有損傷，應對流量計重新標定。
3. 應避免被測流體的溫度急驟變化。
4. 使用中的流量計，如發現有滲漏，應擰緊進出口接嘴、針型閥的壓螺帽和玻璃錐管下端的頂緊環（從右向左即順時針）。若上述方法不行，一般是密封圈失效，應更換。
5. 當錐管和浮子沾污，應及時清洗，以免降低測量精度。
6. 定期檢查流量計的誤差。一旦超出規定誤差，應調換浮子和錐管，或者重新標定。
7. 被測流體和狀態（溫度/壓力）與流量計上的標度和狀態不一致時，應對示值按被測流體和狀態進行修正（包括密度，溫度，壓力等），才能得到正確的流量。
8. 一般流體測量選用DK800-（）型，有腐蝕性流體的測量選用DK800-（）F型。

六.示值修正
測量液體時的修正：求使用狀態下流過流量計的流量：  QS=QN
QS----實際流量值；ρs----波測液體的密度；QN----流量計的讀數示值； ρf----浮子密度；
ρN----水在20℃，絕對壓力101325Pa時的密度（998.303kg/m³）。
被測氣體為干氣體時的修正：求使用狀態下流過流量計的流量：QSN=QN
QSN---被測氣體標準狀態下的流量；QN---流量計的讀取示值（標準狀態0℃，101325Pa時的流量值）；ρSN---被測氣體標準狀態（0℃，101325Pa）時的密度；ρN---空氣標準狀態（0℃，101325Pa）時的密度；Ps---被測氣體測量時的絕對壓力；Ts---被測氣體測量時的絕對溫度；P---流量計標尺上標注的絕對壓力；T---流量計標尺上標注的絕對溫度【（273.15+20）K】。
使用狀態下流過流量計的流量：
Qs=QSN
Qs---被測氣體使用狀態下的流量；
PN---標準狀態下的絕對壓力（101325Pa）；
TN---標準狀態下的絕對溫度（273.15K）。
