差壓變送器在液位測量中量程遷移方法介紹

   在工業生產中，液位的高低可能會直接影響到安全生產進行，所以現場數據對液位高度連續監測尤其重要。差壓變送器儀表正是具有連續穩定測量的特性，同時也適合不同的測量介質以及各種復雜的工況，其現場參數調節也簡單方便，對現場環境要求不高，可以根據差壓變送器量程有限調整測量高度，在測量液位中取得了廣泛的應用。
一、工作原理
   差壓變送器的基本原理是將一個空間用敏感元件（如膜盒）分割為兩個壓室，即正壓室和負壓室；分別向兩個壓室中引入壓力時，傳感器在正壓和負壓的共同作用下，產生一定的位移或者位移的趨勢，這個位移（位移趨勢）與兩個壓室的壓力差成正比，通過內部轉換電路將位移量轉換為反應差壓大小的標準的信號輸出，通常輸出的信號為標準的4～20m A電流信號。
　　在實際構造中，敏感元件的結構、轉換方式、標準信號等都有很多種。結構方面：有電阻應變片、壓阻式、電感式、電容式、諧振式等，但一般情況下都采用電容式差壓變送器，因為它具有智能型可調整、線性好、便于維修、遷移量大、較高的精度等特性。
二、遷移方式
　　在實際測量中，差壓變送器的安裝位置往往與被測液體的最低液面不在同一位置，根據差壓變送器安裝位置或測量容器的不同，有正遷移、負遷移和無遷移3種方式。

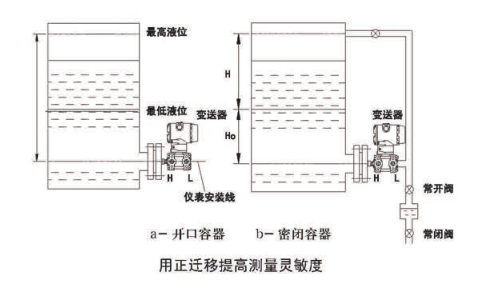

1.正遷移-參考差壓變送器正遷移原理圖
　變送器的正遷移適用于敞口或非敞口容器內液位的測量。安裝時正壓室連接容器接口，負壓室與大氣或者低壓側相通。
　假設容器為敞口容器，差壓變送器的位置比最低液位低h距離，假設容器內液體密度為ρ，容器內液位高度為H，△P為變送器所受的壓力，則△P=ρg H+ρgh。
當H=0時，△P=ρgh，差壓變送器正壓室存在一個靜壓力，壓力大小為ρgh，使其輸出電流信號大于4m A。
當H=Hmax時，△P=ρg H+ρgh，變送器輸出大于20m A，所以必須把靜壓力ρgh消除掉，才能保證測量的液位高度與實際的液位相符，所以要對變送器進行調校。
　假設差壓變送器的量程為20KPa，遷移量為10KPa，正常的調校方法為：將變送器水平放置在地面上，正壓側通入信號，負壓側接大氣，通入24V DC電源，直接通過按鍵操作調整或者通過HART375手操器現智能型儀表對參數進行更改設置。

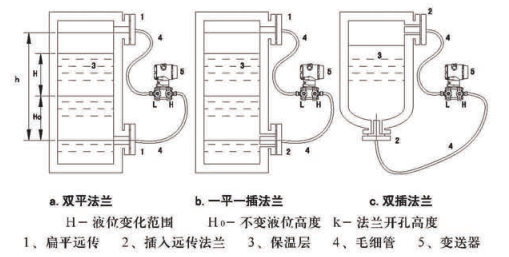

2.負遷移-參考差壓變送器負遷移結構圖
 對于密閉的容器而言，在測量液位的同時又要保證內部的介質不能泄露，這時就要采取負遷移的措施來實現液位的測量。由于差壓變送器高低壓兩個接口安裝時有高度差，故調整時應加遷移。負壓遠傳法蘭在上方加負遷移，計算方法如下:
3.無遷移
　　在正常生產下，現場的安裝位置不可能和壓變的正負壓處于同一位置，而且生產過程中無遷移的情況很少能滿足復雜的生產情況。所以使用無遷移的情況相比其他兩種要少，這里就不再過多敘述。
