工業鉑、銅熱電阻檢定注意點

　　鉑、銅熱電阻溫度計因其測量范圍寬、靈敏度高、穩定性好而在科學實驗及工業生產中廣泛使用,因此其檢定及校準工作尤為重要。檢定工業鉑、銅熱電阻的依據是JJG229-1998《工業鉑、銅熱電阻》檢定規程,檢定時應注意以下幾個問題:
一、連接引線引入的誤差
　　檢定時1支熱電阻外接連接導線要選擇從同一根多股銅導線上截下來的,且長度相同,銅絲上不要沾有任何其他物質(如焊錫等)，避免引起其他附加誤差。對于鎧裝三線制熱電阻,一定注意由于使用時不包括內引線電阻,因此,檢定時一定要按JJG229-1998規定采用兩次測量方法,以扣除內引線電阻。表1是1支引線為1m長的三線制鎧裝銅電阻按不同接線方式檢定的結果。R是按圖1接線檢定的結果,R2是按圖2接線檢定的結果,R是由(2R1-R2)計算出來的,即扣除了內引線電阻的檢定結果。

　　由表1可知，該銅電阻合格,但是如果按圖1的接線方式，即包含1根引線電阻,阻值在0℃和100℃時,分別增加0.389Ω和0.432Ω。由此可知,錯誤的接線方式可能導致將合格的熱電阻溫度計判為不合格,反之,將不合格的熱電阻溫度計判為合格。
二、插入深度引入的誤差

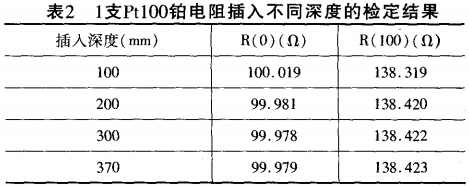

　　JJG229-1998規定檢定時熱電阻的插人深度一般不少于300mm。在檢定溫度與環境溫度相差較大時,由于沿著電阻的軸向與環境溫度有熱交換,而且插人液面的部分越短,熱電阻與環境溫度的熱交換能量越多,導致R(0)偏高、R(100)偏低。表2是1支Pt100鉑電阻插人不同深度的檢定結果。

　　由表2可知,插人深度100mm與300mm比較,在0C時,電阻值增加0.041Ω,該值換算成溫度為0.10℃,即溫度值增加了0.10℃;而在100℃時,電阻值減小0.101Ω,該值換算成溫度為0.27℃,即溫度值減小0.27℃。結果是顯而易見的，由于插人深度不符合要求導致檢定結果失準,因此為了保證測量結果準確,必須按照JJG229-1998規定使熱電阻的插人深度不少于300mm。
　　如果將外套管卸下檢定,應將電阻放在玻璃或石英管中,其內徑應與被檢電阻直徑相當,過大或過小都將產生附加誤差;玻璃或石英管口要用耐熱材料塞緊,以減少與環境溫度的熱交換。
三、電測設備引入的誤差
1.由于正反電流測量結果的平均值可以消除雜散電勢,因此測量設備必須保證能夠進行正反電流測量。
2.檢定時通過電阻的電流應不大于1mA,以減小自熱效應對檢定結果的影響。有些單位由于頻繁更換檢定人員，而新同志對檢定規程理解得不夠深刻,想當然地用位數與原電測設備相同的多用數字表檢定，而忽略了數字表-.般不能控制通過被測電阻的電流，引入了附加誤差，造成檢定結果不準確。表3是1支Pt100鉑電阻在通過不同電流時的實驗結果，從表3中可知電流增加，電阻值增大;換算成溫度,增加1mA電流,反映在鉑電阻上溫度平均增加0.08℃,因此,檢定時通過熱電阻的電流應不大于1mA，以保證檢定結果準確可靠。

四、計算時水三相點的電阻值(Rtp)引入的誤差
　　由于標準鉑電阻使用單位與檢定單位的電測設備不一樣導致測量的Rtp有所不同;另外由于沖擊振動和其他因素影響可能導致Rt增大，如有的二等標準鉑電阻由于某些原因Rtp年增加0.008Ω，該值換算為溫度是0.08℃;如仍按證書給出的Rtp計算實際溫度,將給檢定結果引人0.08℃的誤差,因此使用單位在進行檢定結果計算時應使用檢定時自測的Rtp。
