熱電偶概述
工業用熱電偶一般都是裝配式熱電偶,熱電偶作為一種溫度傳感器通常和顯示儀表，記錄儀表和電子調節器配套使用來測量、顯示、控制工藝系統的溫度參數。熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。熱電偶符合IEC國際標準分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶標準。
熱電偶通常由感溫元件、安裝固定裝置、保護套管和接線盒等主要部件組成。裝配式熱電偶配上溫度變送器模塊等變送單元組成帶電流信號輸出的溫度變送器產品，通常被廣泛應用于工業自動化控制系統。

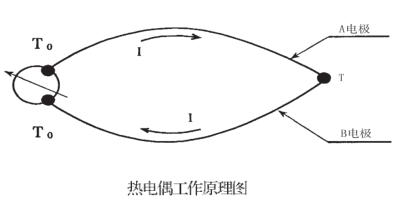

熱電偶的測溫原理：

熱電偶的測溫原理是兩種不同成分的均質導體（熱電極）組成閉合回路，當兩端存在溫差時，就會在回路中產生熱電流，即兩熱電極之間存在電勢差，當接上顯示儀表時，儀表上就指示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電勢將隨著測量端溫度升高而增加，熱電勢的大小只與熱電偶導體材質及兩端溫差有關，與熱電極的長度、直徑無關。
熱電偶測量范圍及允許誤差范圍

型號	分度號	允差等級
		Ⅰ級		Ⅱ級
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRN	K	±1.5℃	-40~+375	±2.5℃	-40~+333
WRN	K	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRM	N	±1.5℃	-40~+375	±2.5℃	-40~+333
WRM	N	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRE	E	±1.5℃	-40~+375	±2.5℃	-40~+333
WRE	E	±0.004（t）	375~800	±0.004（t）	333~900
WRF	J	±1.5℃	-40~+375	±2.5℃	-40~+333
WRF	J	±0.004（t）	375~750	±0.004（t）	333~750
WRC	T	±0.5℃	-40~+125	±1℃	-40~+133
WRC	T	±0.004（t）	125~350	±0.0075（t）	133~350
WRP	S			±2.5℃	0~+600
WRP	S			±0.0025（t）	600~1300
WRQ	R			±2.5℃	0~+600
WRQ	R			±0.0025（t）	600~1300
WRR	B			±2.5℃	0~+600
WRR	B			±0.0025（t）	600~1600

注：t為感溫元件實測溫度值（℃）
熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

熱電偶產品選型
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□

WR□	熱電偶標準型
1	標記	熱電偶類別		分度號
	N	鎳鉻-鎳硅		K
	M	鎳鉻硅-鎳硅		N
	E	鎳鉻-銅鎳		E
	F	鐵-銅鎳		J
	C	銅-銅鎳		T
	P	鉑銠10-鉑		S
	Q	鉑銠13-鉑		R
	R	鉑銠30-鉑銠6		B
	W	鎢錸3-鎢錸25		WRe3/25
	2	標記	熱電偶對數
		1	單支式（可不標記）
		2	雙支式
		3	標記	安裝固定裝置
			1	無固定裝置
			2	固定螺紋
			3	活動法蘭
			4	固定法蘭
			5	活絡管接頭式
			6	固定螺紋錐形式
			7	直行管接頭式
			8	固定螺紋管接頭式
			9	活動螺紋管接頭式
			4	標記	接線盒形式
				2	防濺式
				3	防水式
				4	隔爆式
				5	標記	保護管直徑（mm）
					0	Ф16
					1	Ф12（S/R/B型熱電偶為Ф25雙層管）
					2	Ф16（高鋁管，限用于K、N型熱電偶）
					3	Ф25（高鋁管，限用于K、N型熱電偶）
						特殊說明（直徑標明Ф尺寸）
					6	總長L/	mm
						7	插入長度l	mm
						8	標記	隔爆等級
							BT4	ExdIIBT4
							CT4	ExdIICT4

熱電偶選型須知：

1、測量的介質名稱，腐蝕性，溫度，壓力等；
2、測量元件的分度號：K型、E型、T型、S型等；
3、測量元件是數量（是單支還是雙支）

4、安裝在管道或者槽罐等容器設備上的插深長度；

5、傳感器的直徑；

6、與管道或者容器設備的連接方式及尺寸；

7、接線方式是采用接線盒接線還是引線引出式等方式；

8、輸出信號要求是熱電偶mv信號還是電流信號等信號要求；
熱電偶常規分度號型號一覽：
1、分度號K型：
WRN-130 WRN-131 WRN-230 WRN-231 WRN-240 WRN-241 WRN-330 WRN-331 WRN-430 WRN-431 WRN-440 WRN-441 WRN-630 WRN-631;
WRN2-130 WRN2-131 WRN2-230 WRN2-231 WRN2-240 WRN2-241 WRN2-330 WRN2-331 WRN2-430 WRN2-431 WRN2-440 WRN2-441 WRN2-630 WRN2-631;
WRNK-130 WRNK-131 WRNK-230 WRNK-231 WRNK-240 WRNK-241 WRNK-330 WRNK-331 WRNK-430 WRNK-431 WRNK-440 WRNK-441 WRNK-630 WRNK-631;
WRNK2-130 WRNK2-131 WRNK2-230 WRNK2-231 WRNK2-240 WRNK2-241 WRNK2-330 WRNK2-331 WRNK2-430 WRNK2-431 WRNK2-440 WRNK2-441 WRNK2-630 WRNK2-631;
2、分度號N型：
WRM-130 WRM-131 WRM-230 WRM-231 WRM-240 WRM-241 WRM-330 WRM-331 WRM-430 WRM-431 WRM-440 WRM-441 WRM-630 WRM-631;
WRM2-130 WRM2-131 WRM2-230 WRM2-231 WRM2-240 WRM2-241 WRM2-330 WRM2-331 WRM2-430 WRM2-431 WRM2-440 WRM2-441 WRM2-630 WRM2-631;
WRMK-130 WRMK-131 WRMK-230 WRMK-231 WRMK-240 WRMK-241 WRMK-330 WRMK-331 WRMK-430 WRMK-431 WRMK-440 WRMK-441 WRMK-630 WRMK-631;
WRMK2-130 WRMK2-131 WRMK2-230 WRMK2-231 WRMK2-240 WRMK2-241 WRMK2-330 WRMK2-331 WRMK2-430 WRMK2-431 WRMK2-440 WRMK2-441 WRMK2-630 WRMK2-631;
3、分度號E型：
WRE-130 WRE-131 WRE-230 WRE-231 WRE-240 WRE-241 WRE-330 WRE-331 WRE-430 WRE-431 WRE-440 WRE-441 WRE-630 WRE-631;
WRE2-130 WRE2-131 WRE2-230 WRE2-231 WRE2-240 WRE2-241 WRE2-330 WRE2-331 WRE2-430 WRE2-431 WRE2-440 WRE2-441 WRE2-630 WRE2-631;
WREK-130 WREK-131 WREK-230 WREK-231 WREK-240 WREK-241 WREK-330 WREK-331 WREK-430 WREK-431 WREK-440 WREK-441 WREK-630 WREK-631;
WREK2-130 WREK2-131 WREK2-230 WREK2-231 WREK2-240 WREK2-241 WREK2-330 WREK2-331 WREK2-430 WREK2-431 WREK2-440 WREK2-441 WREK2-630 WREK2-631;
4、分度號S型：
WRP-130 WRP-131 WRP-230 WRP-231 WRP-240 WRP-241 WRP-330 WRP-331 WRP-430 WRP-431 WRP-440 WRP-441 ;
WRP2-130 WRP2-131 WRP2-230 WRP2-231 WRP2-240 WRP2-241 WRP2-330 WRP2-331 WRP2-430 WRP2-431 WRP2-440 WRP2-441 ;
5、分度號B型：
WRR-130 WRR-131 WRR-230 WRR-231 WRR-240 WRR-241 WRR-330 WRR-331 WRR-430 WRR-431 WRR-440 WRR-441 ;
WRR2-130 WRR2-131 WRR2-230 WRR2-231 WRR2-240 WRR2-241 WRR2-330 WRR2-331 WRR2-430 WRR2-431 WRR2-440 WRR2-441 ;
