熱電阻

       熱電阻（鉑熱電阻）是由熱電阻測溫元件與外保護套管、連接件、接線盒組成的，熱電阻作為測量介質溫度的溫度傳感器可以與顯示儀表、記錄儀表、控制儀表配套使用，直接測量或控制生產過程中-200℃~600℃范圍內的各種液體,蒸汽和氣體介質以及固體表面的溫度，熱電阻屬于非標產品，可以根據用戶的不同安裝、使用等要求進行生產，選用的熱電阻Pt100芯片為進口芯片，輸出信號為阻值信號Ω值，其特點是性能穩定，測量精度高，測量精度均達到A級以上，使用壽命長。而熱電阻配上溫度變送單元（溫度變送器模塊）就可以輸出電流信號4~20mA或者電壓信號0~5V以及RS485通訊輸出等-在儀表行業我們稱為溫度變送器，正是基于以上優勢，熱電阻產品被應用于石化、鋼鐵、冶金、環保、食品、輕工、機械、水處理等行業。
一、熱電阻主要技術指標:
1、分度號：a）鉑電阻：Pt100（常規）、Pt1000、Pt500、Pt10等；  b）銅電阻：Cu50（常規）、Cu100；
2、溫度范圍：-200~200℃；-100~500℃；-200~500℃（量程內任選）；0~650℃等量程范圍內選擇；
3、精度等級：A級；B級；
4、接線盒形式：防濺型、防水型、防爆型（EXdIIBT4~6、EXdIICT4~6）、防腐型接線盒、接插件式、豪斯曼接頭、插頭式、無接線盒引線式；
5、熱電阻接線形式：?jiǎn)涡荆憾€制、三線制（常規）、四線制；雙芯：四線制、六線制（常規）；
6、連接方式：a-直插式；b-螺紋連接（固定螺紋、活動卡套螺紋、可動螺紋）；c-法蘭連接（固定法蘭、活動法蘭）；d-衛生型卡箍連接；e-其它要求訂制；
7、傳感器直徑：φ10、φ12、φ16、φ20、φ25等（耐磨型熱電阻直徑一般＞16mm）；
8、傳感器材質：304、316L、不銹鋼襯四氟、哈氏合金、鈦管；
9、熱電阻的插深長度的選擇：
      a）正常要求傳感器的端部插入到管道的中心位置（插深是指如螺紋連接的一般含螺牙長度的桿長度，法蘭連接的是法蘭密封面以下的桿的長度）
      b）槽罐、反應釜等容器內部介質的測量，如果是頂部插入安裝，要考慮到熱電阻的桿端部應充分與被測量介質接觸并浸入到被測量介質中；如果是側裝一般考慮到能與被測量介質充分接觸即可，同時也要考慮到容器內是否有攪拌裝置，傳感器的強度要遠遠大于攪拌帶來的折彎的力量。
10、產品執行標準：IEC751 JB/T8622-1997 JB/T8623-1997等；
二、熱電阻溫度測量范圍及允差:

熱電阻類別	測溫范圍℃	分度號	允許偏差△t℃
WZP型鉑熱電阻	-200～600	Pt100	B級(-200～600℃ 允差±(0.30+0.005|t|)
			A級(-200～550℃) 允差±(0.15+0.002|t|)
WZC型銅熱電阻	-50～100	Cu50	-50～100℃ 允差±(0.3+6.0×10-3t)
注：式中"t"為感溫元件的實測溫度絕對值。

熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
      R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02

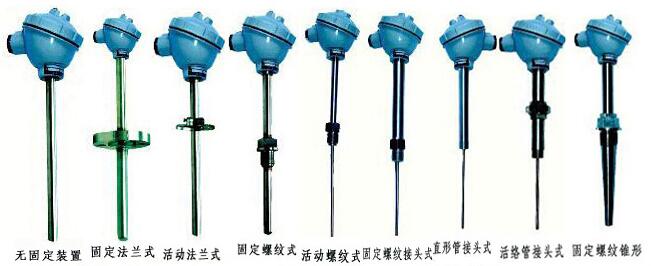

三、熱電阻結構形式:

四、熱電阻選型：

WZ□

熱電阻    標準型

標記

熱電阻品種

C

銅電阻

P

鉑熱電阻（常規）

標記

熱電阻元件支數

1

單支數（可不標注）

2

雙支數（不適用于銅熱電阻）

標記

安裝固定裝置

1

無固定裝置

2

固定螺紋

3

活動法蘭（不適用于隔爆型）

4

固定法蘭

5

活動管接頭式

6

固定螺紋錐形式

7

直形管接頭式

8

固定螺紋管接頭式

9

活動螺紋管接頭式

標記

接線盒型式

0

無接線盒簡易式（適合鎧裝熱電阻）

2

防濺式

3

防水式

4

隔爆型

6

插座式

7

扁插頭式（適合鎧裝熱電阻）

9

無接線盒引線式

標記

保護管外徑

0

?16

1

?12

T

特殊說明

標記

允差等級

A

A級允差：±（0.15+0.2%|t|）（不適用于銅熱電阻）

B

B級允差：±（0.3+0.5%|t|）（不適用于銅熱電阻）

C

銅電阻允差：±（0.3+0.6%|t|）（不適用于鉑熱電阻）

標記

測量端型式

2

二線制

3

三線制（常規可不標注）

4

四線制

標記

分度號

Pt100

鉑熱電阻（常規可不標注）

Pt1000

鉑熱電阻

Cu50

銅熱電阻

Cu100

銅熱電阻

......

其它分度號

總長L/

(mm)

插入長度l

（mm）

標記

保護管材質

304（常規不標）

F

316

F4

304襯四氟

HC

哈氏合金

Ti

鈦管

標記

隔爆等級

BT4~6

dII BT4~6

CT4~6

dII CT4~6

五、熱電阻選型須知：
1、測量的介質名稱，腐蝕性，溫度，壓力等；
2、測量元件的分度號：PT100;PT1000;Cu50等；
3、測量元件是數量（是單支還是雙支）
4、安裝在管道或者槽罐等容器設備上的插深長度；
5、外保護套管的直徑；
6、與管道或者容器設備的連接方式及尺寸；
7、接線方式是采用接線盒接線還是引線引出式等方式；
8、輸出信號要求是電阻信號還是電流信號等信號要求；
9、熱電阻安裝環境與測量介質是否需要隔爆要求、防水要求。
六、熱電阻的接線方式介紹
