ZHUHZ型磁翻板液位計（磁翻柱液位計、磁浮子液位計）由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭等組成，用于測量各類液體容器內的液位高度，能用于高溫、防爆、防腐、食品飲料等場合作為液位的就地顯示或遠傳顯示與控制功能。ZHUHZ系列磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警控制開關可實現液位或界位的上下限報警和控制，配上ZH-SBUHZ系列磁翻板液位變送器單元模塊可將液位信號轉換成二線制4~20mADC的標準信號實現遠距離檢測、指示、記錄或者配上磁性報警開關可以直接對液位控制系統進行連鎖控制。ZHUHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
一、磁翻板液位計工作原理：
磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
二、磁翻板液位計主要技術指標
1、量程范圍（mm）：300～19000（側裝式磁翻板液位計）；300～5000（頂裝式磁翻板液位計）；特殊量程可訂制
2、介質密度（g/cm³）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤10
6、測量精度（mm）：≤±10
7、安裝方式：側裝式、頂裝式
8、防護等級：IP65
9、防爆等級：EXdⅡBT4；EXdⅡCT6（防爆合格證編號：CNEx23.2894X）
10、傳輸方式：常規電流二線制DC24V 4～20mA（液位變送器模塊型號：ZH-SBUHZ）；開關量報警信號（電流與開關量兩項功能可同時兼具）；RS485通訊；HART協議
11、接口 a)法蘭式：DN20 DN25 PN1.6~4.0 RF HG20593（側裝式），可以根據用戶的需要特殊訂制。
DN80 DN100 PN1.0 PN1.6 HG20593（頂裝式），可以根據用戶的需要特殊訂制。
b)活套螺紋式（特殊訂制）
c)衛生型卡盤式（特殊訂制）

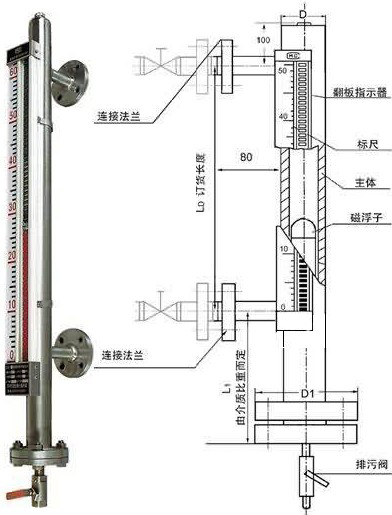

三、磁翻板液位計結構及尺寸如圖所示：
1、產品外形圖
2、介質密度與沉筒L1間距估算對標表：
|
液體介質密度范圍 |
沉筒間距L1（mm） |
典型應用介質名稱 |
|
0.45~0.60 |
450~600 |
液化石油，液氨，乙烯，乙烷，氫氰酸 |
|
0.61~0.74 |
300~500 |
汽油，丁二烯 |
|
0.75~0.83 |
250~300 |
甲醇，二甲苯，輕油，乙醇 |
|
0.86~0.99 |
220~250 |
丙酮，氨水，粗苯，啤酒，重油，乙苯 |
|
1.00~1.10 |
200~220 |
水，醋酸，樟腦油 |
|
1.11~1.25 |
170~200 |
鹽酸，焦油，硝基苯，氯磺酸 |
|
1.26~1.39 |
160~170 |
液堿，20%稀硫酸，硫酸二甲酯，麥芽糖 |
|
1.40~1.59 |
150~160 |
液氯，稀硫酸，濃硝酸，氯仿 |
|
1.60~2.00 |
120~150 |
硫酸，發煙硫酸，氟油 |
注：由于各家測量筒體直徑不同，使用的浮子尺寸與材質不同，沉筒間距會有所不同，請以實際出廠產品尺寸為準。
四、磁翻板液位計產品選型：
|
ZHUHZ |
磁翻板液位計 |
|
|
代碼 |
安裝方式 |
|
2 |
側裝式 |
|
3 |
頂裝式 |
|
|
代碼 |
主體材質 |
|
1 |
ABS（PP） |
|
2 |
304 |
|
3 |
316L |
|
4 |
304襯PTFE |
|
5 |
316襯PTFE |
|
|
代碼 |
公稱壓力 |
|
1 |
0.6Mpa(僅適用于主體材質為ABS時) ，不銹鋼法蘭為1.0MPa |
|
2 |
1.6Mpa |
|
3 |
2.5Mpa |
|
4 |
4.0Mpa |
|
T |
高壓以及法蘭標準特殊說明 |
|
|
代碼 |
功能要求 |
|
1 |
基本型（就地顯示，不帶2、3、4、5） |
|
2 |
帶上、下限開關輸出X2（兩個報警開關）；上上限，下下限等多點位控制用Xn標示 |
|
3 |
帶現場顯示型遠傳（二線制4~20mA輸出，24VDC） |
|
4 |
帶遠傳信號（二線制4~20mA輸出，24VDC） |
|
5 |
帶本安隔爆型遠傳（4~20mA輸出，24VDC） |
|
|
要求帶RS485通訊，型譜為R;
要求4~20mA輸出帶HART協議，型譜為H |
|
|
代碼 |
功能要求 |
|
L（mm） |
測量量程范圍-側裝式為兩側裝法蘭的中心距離 |
|
L/L1(mm) |
測量量程范圍-頂裝式為法蘭以下長度/測量量程范圍 |
|
|
代碼 |
功能要求 |
|
ρ |
介質密度g/cm³ |
|
|
代碼 |
功能要求 |
|
|
|
|
|
|
|
|
DN |
連接法蘭規格尺寸
側裝式法蘭DN20 DN25 PN1.6或者其它要求
頂裝式法蘭DN80 DN100 PN1.0 PN1.6或者其它 |
|
ZHUHZ |
2 |
4 |
2 |
5 |
1100 |
1.2 |
DN20 |
|
選型釋義：磁翻板液位計 側裝式安裝 主體材質：304襯四氟 公稱壓力1.6MPa DC24V供電 4~20mA輸出 要求上接線 隔爆型兩法蘭安裝中心距1100mm 介質密度：1.2g/cm² 側裝式法蘭連接 法蘭規格：DN20 PN1.6
選型型號：ZHUHZ-2425-1100-1.2-DN20PN1.6 |
注： 1、當液位計安裝受環境位置影響，空間位置L1<300訂貨時應明顯提出。
2、應提供液體介質正常工作溫度與最高溫度，正常工作壓力與最高耐壓要求。
3、選型功能上可以同時帶控制輸出報警與電流信號輸出，型號可以X2/4標識（具體選型方案可咨詢我公司選型工程師）
4、輸出功能要求為RS485通訊時是不帶4~20mA電流信號輸出的；輸出要求帶HART協議的是可以疊加4~20mA輸出信號的
五、磁翻板液位計選型需要提供的參數：
1、被測量介質的名稱，密度
2、被測量介質的工作溫度
3、被測量介質的工作壓力
4、安裝方式及尺寸
5、量程范圍
6、附件配置要求及功能要求
7、如果需要遠傳信號請注明接線方式是上接線還是下接線
8、磁翻板液位計選擇側裝式還是頂裝式
六、磁翻板液位計應用須知：
1、側裝式磁翻板液位計與被測容器的上下分液管間最好各裝一只截止閥門，以便打開或切斷與液位計連接的管道；另一方面為維修液位計帶來方便，在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝磁翻板液位計時，法蘭中心線垂直度≤4%.,當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或耳朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間的
信號線，要求信號線的芯線截面面積應大于0.8mm, ,與交流電源同路平行鋪設時，至少應保持20厘米以上的間距,最好單獨穿鐵管鋪設，或用屏蔽二芯電纜輔設，屏蔽層只能一端接地。
4、選用液位控制器。其觸點容量均以阻性負載設計，如用非阻性或大功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6,外形結構中的盲區(L1)與介質密度有關，測量不同介質有不同的育區。
七、磁翻板液位計安裝使用與維護：
1、液位計安裝必須垂直，以保證浮子組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近，否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮子組件損壞，故出廠前將浮子組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮子組件重新裝入主體管內，注意浮子組件重的一頭朝上，不能倒裝，如果在出廠時已經將浮子組件安裝在主體管內，為保證遠輸過程中不使浮球組件損壞，我們用軟卡將浮子組件固定在主體管內，安裝時只要將軟卡抽出即可
6,根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。
